Amperomierz to jedno z tych urządzeń pomiarowych, o których słyszał niemal każdy, ale dopiero kontakt z praktyką – warsztatem, pracownią szkolną, produkcją czy instalacją fotowoltaiczną – pokazuje, jak ważne jest jego prawidłowe dobranie i używanie. Pomiar prądu elektrycznego wydaje się pozornie prosty: ot, podłączamy miernik i odczytujemy wartość. W rzeczywistości za poprawnym pomiarem stoi wiedza z zakresu elektrotechniki, elektroniki, bezpieczeństwa pracy oraz norm technicznych. Serwis amperomierze.pl można potraktować jako wygodny punkt startowy do uporządkowania tej wiedzy – od absolutnych podstaw, przez dobór miernika, aż po bardziej zaawansowane zastosowania w przemyśle czy automatyce. Dobrze zrozumiany amperomierz pozwala nie tylko diagnozować usterki, ale też optymalizować zużycie energii, weryfikować poprawność działania urządzeń i instalacji, a nawet zapobiegać awariom. W dobie rosnącego znaczenia efektywności energetycznej oraz rozproszonych źródeł zasilania, takich jak panele PV, znajomość zasad pomiaru prądu przestaje być domeną wyłącznie elektryków. Coraz częściej sięgają po nią majsterkowicze, instalatorzy systemów smart home czy właściciele małych firm. Ten artykuł porządkuje najważniejsze zagadnienia związane z amperomierzami – ich budową, rodzajami, sposobami podłączenia oraz kryteriami wyboru. Dzięki temu nawet osoba bez specjalistycznego wykształcenia jest w stanie świadomie dobrać miernik do swoich potrzeb i używać go w sposób bezpieczny oraz zgodny z zaleceniami producenta, a także uniknąć typowych błędów, które prowadzą do uszkodzenia zarówno miernika, jak i badanego urządzenia.
Podstawy pomiaru prądu elektrycznego
Aby zrozumieć, jak działają amperomierze, warto przypomnieć sobie, czym jest prąd elektryczny. To uporządkowany ruch ładunków elektrycznych w przewodniku, zwykle elektronów, którego natężenie mierzymy w jednostkach zwanych amperami. Natężenie prądu określa, jak dużo ładunku przepływa przez przekrój przewodnika w jednostce czasu. W praktyce od wartości prądu zależy nagrzewanie przewodów, obciążenie elementów elektronicznych oraz sprawność działania urządzeń.
Amperomierz jest tak konstruowany, aby w minimalnym stopniu wpływać na badany obwód. Oznacza to, że powinien mieć możliwie małą rezystancję wewnętrzną. Dzięki temu przy jego włączeniu szeregowo do obwodu nie powoduje on istotnego spadku napięcia ani nie zaburza przepływu prądu. Ta pozorna drobnostka ma zasadnicze znaczenie: zbyt duża rezystancja miernika mogłaby zmienić warunki pracy całego układu, przez co pomiar stałby się mało wiarygodny.
W nowoczesnych urządzeniach pomiarowych stosuje się zarówno rozwiązania analogowe, jak i cyfrowe. Klasyczne amperomierze analogowe bazują na miernikach magnetoelektrycznych i wychyleniu wskazówki, natomiast współczesne przyrządy cyfrowe przetwarzają sygnał na postać cyfrową, co pozwala uzyskać wyższą rozdzielczość, funkcje dodatkowe oraz łatwiejszy odczyt.
Rodzaje amperomierzy i ich zastosowania
Na rynku dostępnych jest wiele typów amperomierzy, różniących się konstrukcją, przeznaczeniem i sposobem podłączenia. Dobór konkretnego modelu zależy od tego, czy zamierzamy mierzyć prąd stały (DC), zmienny (AC), a może impulsy, prądy rozruchowe czy bardzo małe prądy w układach elektronicznych.
Podstawowy podział obejmuje:

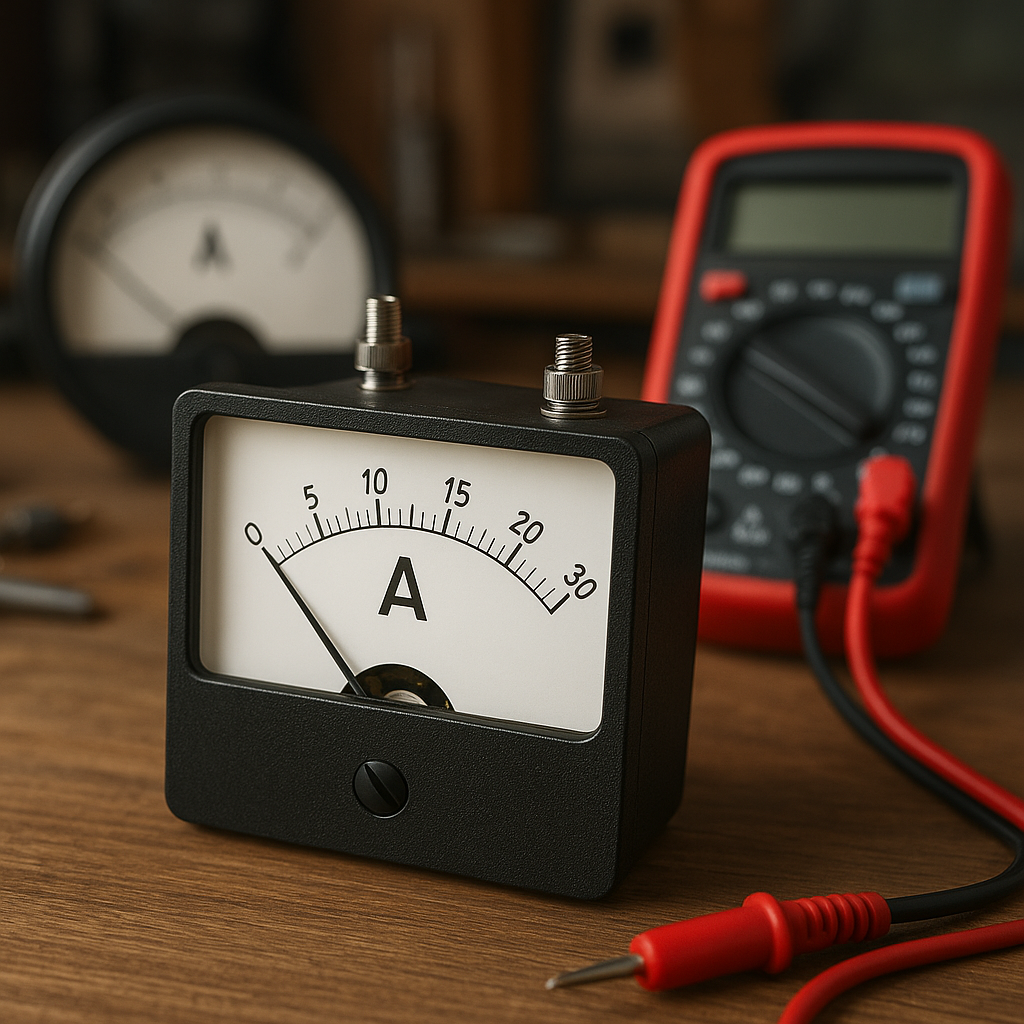

- amperomierze analogowe – z klasyczną wskazówką i skalą, cenione za łatwość obserwacji trendów i zmian w czasie,
- amperomierze cyfrowe – z wyświetlaczem numerycznym, często w formie multimetru, umożliwiające pomiar wielu wielkości naraz,
- amperomierze cęgowe – pozwalające mierzyć prąd bez rozłączania obwodu, poprzez objęcie przewodu cęgami pomiarowymi,
- amperomierze panelowe – montowane na stałe w rozdzielnicach, szafach sterowniczych czy urządzeniach przemysłowych.
W energetyce i automatyce przemysłowej powszechnie stosuje się amperomierze przystosowane do współpracy z przekładnikami prądowymi. Dzięki temu możliwy jest bezpieczny pomiar dużych prądów w liniach zasilających bez konieczności doprowadzania pełnego prądu do miernika. W elektronice natomiast kluczową rolę odgrywają mierniki o dużej czułości, umożliwiające pomiar prądów rzędu mikro- czy miliamperów, szczególnie podczas testowania obwodów zasilanych bateryjnie.
Amperomierze w formie multimetrów
Najpopularniejszym narzędziem pomiarowym używanym w warsztatach, szkołach i domach jest multimetr. To uniwersalny przyrząd łączący funkcje amperomierza, woltomierza i omomierza, często wyposażony także w pomiar częstotliwości, pojemności czy test ciągłości. Funkcja pomiaru prądu w multimetrze jest bardzo użyteczna, ale też najbardziej narażona na błędy użytkownika.
Typowym problemem bywa błędne ustawienie zakresu i podłączenie przewodów pomiarowych. Wiele multimetrów ma osobne gniazdo do pomiaru wyższych prądów i osobne do pomiaru niższych prądów oraz pozostałych wielkości. Podłączenie miernika w trybie pomiaru prądu równolegle do źródła napięcia może skończyć się natychmiastowym przepaleniem bezpiecznika wewnętrznego lub nawet uszkodzeniem przyrządu. Z tego powodu właściwe użycie funkcji amperomierza w multimetrze wymaga zrozumienia, w jaki sposób włącza się go w obwód.
Mimo tych zagrożeń multimetr pozostaje jednym z najbardziej uniwersalnych narzędzi, pozwalających diagnozować problemy w instalacjach domowych, układach samochodowych, sprzęcie RTV czy zasilaczach. W wielu sytuacjach możliwość szybkiego przełączenia z pomiaru napięcia na pomiar prądu przyśpiesza pracę i zmniejsza liczbę potrzebnych instrumentów.
Amperomierze cęgowe – pomiar bez rozpinania obwodu
W praktyce serwisowej i instalacyjnej ogromne znaczenie mają amperomierze cęgowe. Ich główna zaleta polega na tym, że do wykonania pomiaru nie trzeba rozłączać obwodu – wystarczy objąć jednym przewodem cęgi pomiarowe. Urządzenie mierzy natężenie prądu na podstawie pola magnetycznego wytwarzanego przez przepływający prąd.
Amperomierze cęgowe są szczególnie przydatne w pomiarach prądu przemiennego w instalacjach energetycznych, rozdzielnicach, szafach sterowniczych czy w trakcie diagnozowania obciążeń fazowych. Modele przystosowane do pomiaru prądu stałego wykorzystują często efekt Halla i są chętnie używane w motoryzacji, systemach fotowoltaicznych oraz przy testach akumulatorów.
Kluczem do poprawnego pomiaru cęgowego jest objęcie wyłącznie jednego przewodu z badanej linii. Jeśli cęgi obejmą jednocześnie przewód fazowy i neutralny, pola magnetyczne zsumują się do zera i miernik pokaże wartość bliską zeru, mimo że przez przewody płynie znaczny prąd. Warto też pamiętać, że dokładność pomiaru cęgowego w dolnym zakresie może być niższa niż w przypadku pomiaru prądu metodą bezpośrednią, dlatego dla bardzo małych prądów lepiej używać klasycznego sposobu włączenia amperomierza szeregowo.
Dobór odpowiedniego zakresu i klasy dokładności
Każdy amperomierz ma określony zakres pomiarowy, czyli minimalną i maksymalną wartość prądu, jaką jest w stanie zmierzyć. W praktyce użytkownik posługuje się skokowymi zakresami, np. 200 mA, 10 A, 100 A. Dobór zakresu ma bezpośredni wpływ na bezpieczeństwo oraz wygodę odczytu.
Podstawowa zasada mówi, aby wybierać zakres nieco wyższy niż przewidywana wartość mierzonego prądu. Zbyt niski zakres może prowadzić do przeciążenia miernika i przepalenia bezpiecznika, a zbyt wysoki ograniczy rozdzielczość, przez co odczyt będzie mniej dokładny. Przy pomiarach, w których nie znamy wcześniej wartości prądu, rozsądnie jest rozpocząć od najwyższego dostępnego zakresu i stopniowo schodzić niżej, obserwując wskazania.
Istotnym parametrem jest także klasa dokładności, określająca, jak duży błąd pomiaru dopuszcza producent. W zastosowaniach warsztatowych i hobbystycznych nie zawsze potrzebna jest bardzo wysoka dokładność, jednak w laboratoriach, w przemyśle czy przy rozliczeniach energii elektrycznej wymogi potrafią być znacznie bardziej rygorystyczne. Warto zwrócić uwagę, że dokładność pomiaru jest zwykle podawana jako procent pełnego zakresu, co oznacza, że im bliżej górnej granicy skali pracuje miernik, tym względny błąd jest mniejszy.
Bezpieczeństwo pracy z amperomierzami
Pomiar prądu elektrycznego zawsze wiąże się z pewnym ryzykiem, dlatego bezpieczeństwo powinno być traktowane priorytetowo. Amperomierze przeznaczone do pracy w instalacjach zasilanych z sieci energetycznej muszą spełniać odpowiednie normy i posiadać kategorie pomiarowe (CAT), określające poziom odporności na przepięcia.
Użytkownik powinien zwrócić uwagę na kilka podstawowych kwestii:
- stan przewodów pomiarowych – izolacja nie może być uszkodzona, a sondy powinny mieć odpowiednie osłony,
- obecność sprawnego bezpiecznika wewnętrznego – chroniącego obwód pomiaru prądu przed skutkami przeciążenia,
- właściwe ustawienie zakresu i rodzaju mierzonego prądu (AC/DC) – aby uniknąć pomyłek przy przełączaniu funkcji,
- stosowanie odpowiednich środków ochrony osobistej przy pracy w rozdzielnicach czy przy wysokich napięciach.
Niedopuszczalne jest wykonywanie pomiarów prądu przy zdejmowanych osłonach z części czynnych instalacji, jeśli nie jest się osobą uprawnioną. W warunkach amatorskich lepiej ograniczać się do pomiarów w niskonapięciowych układach, zasilaczach, instalacjach samochodowych czy prostych urządzeniach domowych, ściśle stosując się do instrukcji miernika.
Jak poprawnie włączyć amperomierz do obwodu
Amperomierz, w przeciwieństwie do woltomierza, włącza się szeregowo z badanym obciążeniem. Oznacza to, że cały prąd płynący przez element musi przejść również przez miernik. Z tego powodu prawidłowe podłączenie wymaga przerwania obwodu i włączenia amperomierza w miejsce przerwy.
Typowy schemat wygląda następująco: jedno wejście amperomierza łączymy z zaciskiem źródła lub poprzedniego elementu obwodu, drugie – z zaciskiem obciążenia lub kolejnego elementu. Jeśli miernik umożliwia pomiar zarówno prądu stałego, jak i zmiennego, należy pamiętać o zachowaniu polaryzacji przy prądzie stałym, zgodnie ze znakami na obudowie.
W praktyce bardzo częstym błędem jest próba pomiaru prądu tak, jak mierzy się napięcie – poprzez przyłożenie sond równolegle do zacisków źródła. Powoduje to niemal zwarcie wyjścia zasilacza lub gniazda sieciowego przez bardzo małą rezystancję miernika. Konsekwencją jest zazwyczaj zadziałanie bezpiecznika, ale w skrajnych przypadkach może dojść do uszkodzenia przyrządu lub źródła zasilania.
Strona amperomierze.pl jako kompendium wiedzy
W gąszczu dostępnych na rynku urządzeń łatwo się pogubić, zwłaszcza osobom, które dopiero zaczynają przygodę z pomiarami. Właśnie dlatego przydatne są serwisy tematyczne, takie jak amperomierze.pl, skupione na jednym, dobrze zdefiniowanym obszarze. Zamiast przekopywać się przez ogólne poradniki czy przypadkowe fora, można skorzystać z uporządkowanych informacji dotyczących doboru, zastosowania i obsługi mierników prądu.
Na podobnych stronach często omawiane są praktyczne przykłady: jaki miernik wybrać do domowego warsztatu, czym się kierować przy zakupie amperomierza cęgowego do instalacji trójfazowej, na co zwrócić uwagę przy pomiarze prądów rozruchowych silników czy jak interpretować dane katalogowe producenta. Tego rodzaju praktyczna wiedza ułatwia uniknięcie nietrafionych zakupów i podnosi poziom bezpieczeństwa pracy.
Użytkowe kryteria wyboru amperomierza
Przy wyborze miernika prądu warto kierować się nie tylko ceną, ale przede wszystkim parametrami technicznymi i specyfiką planowanych zastosowań. Do najważniejszych kryteriów należą:
- zakres pomiarowy – dopasowany do spodziewanych wartości prądu w badanych układach,
- rodzaj mierzonego prądu – czy będziemy mierzyć głównie prąd stały, zmienny, czy oba typy,
- dokładność i rozdzielczość – istotne zwłaszcza w zastosowaniach profesjonalnych i laboratoryjnych,
- rodzaj konstrukcji – klasyczny amperomierz, multimetr, miernik cęgowy, model panelowy,
- kategoria bezpieczeństwa (CAT) – ważna przy pracy w instalacjach sieciowych,
- dodatkowe funkcje – rejestracja danych, funkcja True RMS, pomiar prądu rozruchowego, interfejs komunikacyjny.
W przypadku zastosowań hobbystycznych nie zawsze potrzebne są rozbudowane funkcje. Często wystarczy prosty multimetr o przyzwoitej dokładności, wyposażony w sprawne zabezpieczenia. Natomiast w przemyśle czy energetyce bardziej liczą się parametry bezpieczeństwa, odporność na zakłócenia i możliwość integracji z systemami monitoringu.
Znaczenie funkcji True RMS w pomiarach prądu
W nowoczesnych instalacjach elektrycznych coraz częściej mamy do czynienia z nieliniowymi obciążeniami, takimi jak zasilacze impulsowe, falowniki, oświetlenie LED czy komputery. Prąd pobierany przez takie urządzenia ma przebieg odkształcony, odbiegający od prostej sinusoidy. W takich warunkach tradycyjne mierniki przystosowane do pomiaru przebiegów sinusoidalnych mogą podawać zafałszowane wyniki.
Dlatego w zastosowaniach profesjonalnych ceni się mierniki wyposażone w funkcję True RMS (prawdziwej wartości skutecznej). Umożliwiają one poprawny pomiar wartości skutecznej prądu nawet przy silnie odkształconym przebiegu. Ma to bezpośredni wpływ na poprawność oceny obciążeń instalacji, doboru zabezpieczeń i diagnozy problemów z pracą urządzeń.
W prostych zadaniach serwisowych True RMS nie zawsze jest konieczne, ale tam, gdzie w grę wchodzą przetwornice, systemy automatyki czy instalacje fotowoltaiczne, jego brak może prowadzić do błędnych wniosków na temat stanu układu.
Amperomierze w systemach monitoringu i automatyce
Wraz z rozwojem automatyki i systemów zarządzania energią rośnie znaczenie stałego monitorowania prądów w obwodach. Klasyczne amperomierze wskazówkowe czy ręczne multimetry ustępują tu miejsca urządzeniom panelowym i modułom pomiarowym komunikującym się z nadrzędnymi systemami.
Amperomierze panelowe montowane w szafach sterowniczych umożliwiają ciągły podgląd obciążenia poszczególnych linii, silników czy aparatów. W bardziej zaawansowanych systemach stosuje się moduły pomiarowe z interfejsami komunikacyjnymi, pozwalającymi na zdalny odczyt, rejestrację historii, a nawet automatyczne generowanie alarmów przy przekroczeniu zadanych progów. Pozwala to nie tylko szybciej reagować na usterki, ale też prowadzić prewencyjną diagnostykę, wykrywając nieprawidłowości zanim doprowadzą do przestojów.
W tym kontekście amperomierz staje się elementem większego systemu, a nie samodzielnym przyrządem. Wiedza o tym, jak interpretować odczyty i jak je integrować z innymi danymi (np. napięciem, temperaturą, stanem wyłączników) jest kluczowa dla nowoczesnego podejścia do utrzymania ruchu w zakładach przemysłowych.
Najczęstsze błędy przy pomiarach prądu
Bez względu na to, czy korzystamy z zaawansowanego osprzętu przemysłowego, czy z prostego multimetru, pewne błędy użytkowników powtarzają się bardzo często. Do najważniejszych należą:
- podłączanie amperomierza równolegle do źródła napięcia,
- używanie zbyt niskiego zakresu pomiarowego,
- brak kontroli stanu bezpiecznika wewnętrznego przed pomiarem,
- obejmowanie cęgami kilku przewodów jednocześnie, co fałszuje wynik,
- ignorowanie różnicy między pomiarem AC i DC,
- praca bez zachowania podstawowych zasad bezpieczeństwa elektrycznego.
Świadomość tych zagrożeń i przestrzeganie zaleceń producenta przyrządu wystarczy w większości przypadków, aby uniknąć uszkodzeń i błędnych pomiarów. Dobrą praktyką jest także regularne sprawdzanie stanu technicznego miernika oraz przewodów pomiarowych, a w zastosowaniach profesjonalnych – okresowa kalibracja.
Podsumowanie – dlaczego warto zgłębiać temat amperomierzy
Umiejętność poprawnego pomiaru prądu elektrycznego jest fundamentem zarówno w elektrotechnice, jak i w nowoczesnej elektronice, automatyce czy energetyce. Amperomierze, niezależnie od tego, czy występują jako proste analogowe wskaźniki, funkcje w multimetrze, czy rozbudowane moduły panelowe, pozostają podstawowym narzędziem diagnostycznym i kontrolnym. Pozwalają ocenić stan instalacji, obciążenie linii, poprawność działania urządzeń oraz wpływ zmian w układzie na zużycie energii.
Dzięki dostępnym obecnie źródłom informacji, takim jak specjalistyczne serwisy i poradniki, każdy użytkownik – od hobbysty po inżyniera – może stopniowo rozszerzać swoją wiedzę i kompetencje w tym zakresie. Świadomy dobór amperomierza, zrozumienie jego parametrów i ograniczeń oraz bezpieczna obsługa przekładają się nie tylko na lepsze wyniki pomiarów, ale też na dłuższą żywotność sprzętu i większe bezpieczeństwo pracy.
W dobie rosnącego znaczenia efektywności energetycznej, systemów odnawialnych źródeł energii i inteligentnych instalacji, umiejętność rzetelnego pomiaru prądu staje się ważniejsza niż kiedykolwiek. Z tego powodu warto poświęcić czas na zgłębienie tematu, nauczyć się interpretować odczyty i zrozumieć, co dzieje się w przewodach, gdy włączamy kolejne urządzenia. Dobrze dobrany i właściwie używany amperomierz to inwestycja w bezpieczną, oszczędną i przewidywalną pracę każdej instalacji elektrycznej.
